Cara Kerja Inverter On Grid 50 kW Tiga Fasa pada Sistem PLTS

Inverter On Grid 50 kW merupakan pusat konversi dan pengendalian energi pada sistem Pembangkit Listrik Tenaga Surya untuk gedung, pabrik, pergudangan, hotel, rumah sakit, sekolah, serta fasilitas komersial dan industri. Perangkat ini menerima listrik arus searah atau DC dari panel surya, mencari titik produksi terbaik melalui MPPT, kemudian mengubahnya menjadi listrik AC tiga fasa yang dapat digunakan oleh beban gedung.

Pada contoh konfigurasi PLTS komersial, inverter berkapasitas 50 kW dapat dipasangkan dengan 100 unit panel surya 550 Wp. Kapasitas total array panel tersebut adalah:

100 unit × 550 Wp = 55.000 Wp atau 55 kWp DC

Kapasitas panel 55 kWp tersebut dipasangkan dengan inverter berdaya keluaran 50 kW AC. Perbandingan kapasitas panel terhadap inverter atau rasio DC/AC adalah sekitar 1,1.

Inverter On Grid tidak hanya berfungsi mengubah listrik DC menjadi AC. Perangkat ini juga mengatur input panel, melakukan sinkronisasi dengan jaringan, memantau kualitas listrik, menjalankan proteksi anti-islanding, mencatat produksi energi, serta menghentikan operasi ketika kondisi sistem berada di luar batas aman.

Karena itu, pemilihan inverter tidak cukup dilakukan berdasarkan angka daya pada nameplate. Engineer juga perlu memeriksa tegangan string, arus setiap MPPT, jumlah input, karakteristik jaringan, sistem proteksi, lokasi pemasangan, dan kebutuhan pengendalian ekspor energi.

Apa Itu Inverter On Grid 50 kW?

Inverter On Grid 50 kW adalah perangkat yang mengubah listrik DC dari array panel surya menjadi listrik AC dengan daya keluaran nominal hingga 50 kW sesuai batas operasionalnya.

Istilah On Grid menunjukkan bahwa inverter bekerja dengan terhubung pada jaringan listrik utama. Pada bangunan yang mendapat pasokan listrik PLN, inverter akan menyesuaikan tegangan, frekuensi, serta urutan fase agar listrik yang dihasilkan dapat digunakan bersama jaringan existing.

Untuk kapasitas 50 kW, inverter umumnya menggunakan sistem tiga fasa. Sistem tersebut sesuai untuk fasilitas yang memiliki beban listrik relatif besar, seperti mesin produksi, pompa, sistem pendingin, peralatan kantor, lift, kompresor, dan berbagai beban industri.

Berbeda dengan inverter Off Grid atau hybrid, inverter On Grid standar tidak menggunakan baterai sebagai tempat penyimpanan energi. Listrik yang dihasilkan panel digunakan secara langsung saat matahari tersedia.

Jika kebutuhan beban lebih besar daripada produksi PLTS, kekurangan energi tetap dipenuhi oleh PLN. Jika produksi PLTS lebih besar daripada konsumsi, pengaturan energi lebih mengikuti konfigurasi zero export atau persetujuan interkoneksi yang berlaku.

Posisi Inverter dalam Sistem PLTS On Grid

Inverter berada di antara sistem panel surya dan instalasi listrik AC gedung.

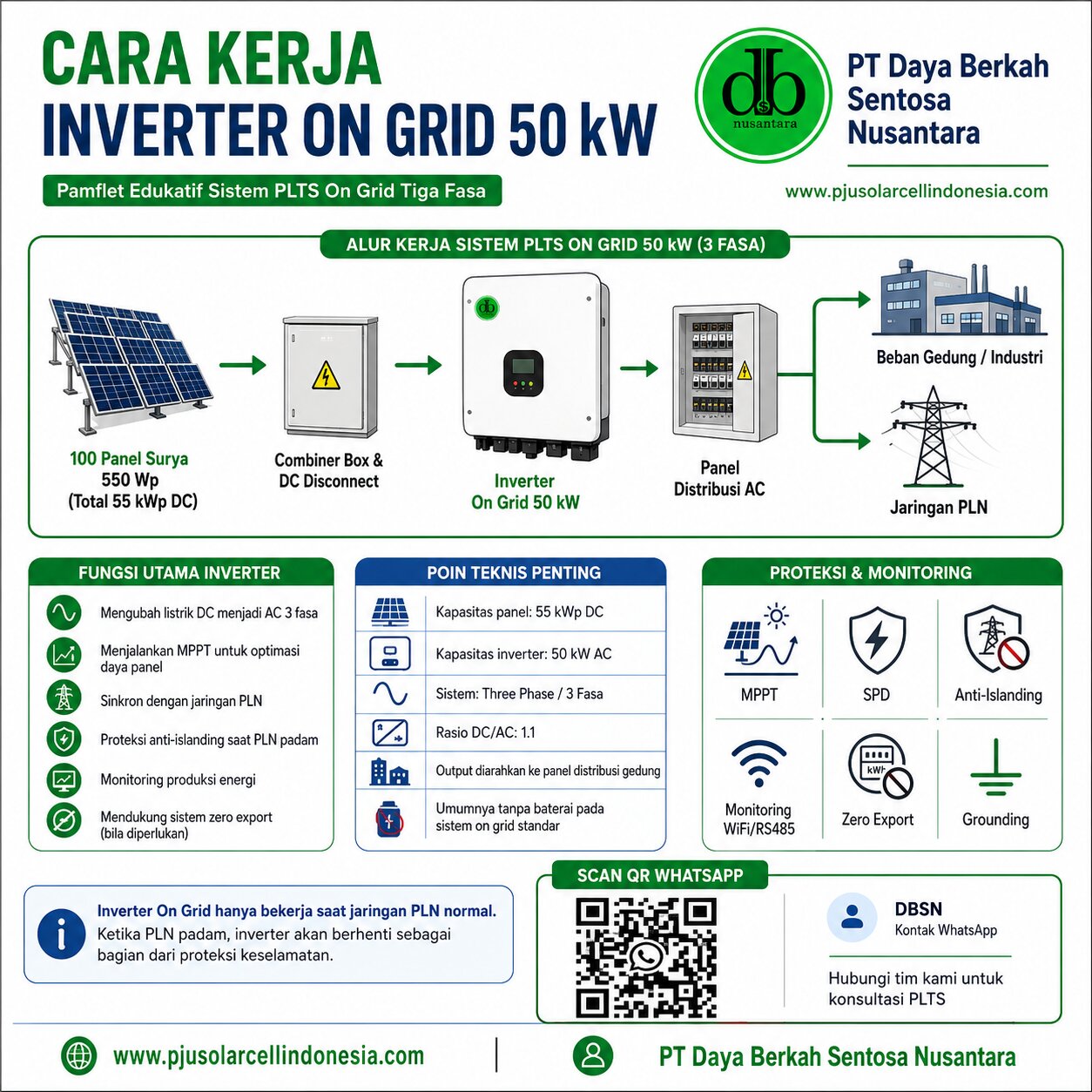

Alur sederhananya adalah:

Panel Surya → String Panel → Combiner Box → Panel Disconnect PV → Inverter On Grid → Panel Distribusi AC → Panel Existing → Beban Gedung dan Jaringan PLN

Panel surya menghasilkan listrik DC ketika menerima cahaya. Sejumlah panel disusun secara seri menjadi satu string, kemudian beberapa string dihubungkan ke input MPPT inverter secara langsung atau melalui combiner box.

Sebelum masuk ke inverter, jalur DC dapat dilengkapi fuse string, MCB DC, Surge Protection Device, dan isolator. Perangkat tersebut melindungi sistem serta menyediakan titik pemutusan ketika dilakukan pemeriksaan atau pemeliharaan.

Keluaran inverter berupa listrik AC tiga fasa. Energi tersebut diteruskan ke panel distribusi AC yang dilengkapi breaker, SPD, busbar, terminal, dan perangkat pengukuran.

Dari panel distribusi, listrik PLTS dihubungkan ke Main Distribution Panel atau panel existing gedung. Energi kemudian digunakan oleh peralatan yang sedang beroperasi.

Untuk memahami hubungan seluruh komponen secara visual, pembaca dapat melihat artikel Drawing PLTS On Grid 50 kWp: Skema Instalasi dan Alur Kerja Sistem.

Bagaimana Inverter Mengubah Listrik DC Menjadi AC?

Panel surya menghasilkan listrik arus searah. Pada arus DC, arah aliran listrik relatif tetap dari kutub positif menuju kutub negatif.

Sementara itu, sebagian besar peralatan gedung dan industri menggunakan listrik AC. Pada sistem tiga fasa, terdapat tiga gelombang listrik yang berbeda sudut fase dan bekerja secara berurutan.

Inverter menjalankan beberapa proses sebelum energi panel dapat digunakan.

1. Menerima listrik DC dari panel

Listrik dari setiap string masuk melalui terminal atau konektor DC inverter. Tegangan dan arus setiap input harus berada di dalam batas yang ditentukan produsen.

Jika tegangan terlalu rendah, inverter mungkin tidak dapat mulai bekerja. Jika tegangan melebihi batas maksimum, komponen input inverter dapat mengalami kerusakan.

2. Menjalankan fungsi MPPT

Inverter mengatur titik operasi panel agar kombinasi tegangan dan arusnya menghasilkan daya terbaik. Proses ini berlangsung secara otomatis dan terus berubah mengikuti kondisi matahari.

3. Menstabilkan energi pada rangkaian DC

Energi dari panel diteruskan ke bagian internal yang membantu menstabilkan tegangan sebelum proses konversi.

4. Melakukan switching elektronik

Komponen semikonduktor daya bekerja dengan kecepatan tinggi untuk membentuk gelombang listrik AC dari sumber DC.

Secara sederhana, inverter memutus dan menghubungkan aliran listrik secara elektronik dalam pola yang dikendalikan. Pola tersebut kemudian membentuk keluaran AC yang dibutuhkan sistem.

5. Memperbaiki kualitas gelombang

Filter internal membantu mengurangi gangguan switching sehingga bentuk gelombang keluaran lebih sesuai dengan kebutuhan jaringan.

6. Memeriksa kondisi jaringan

Sebelum menyalurkan daya, inverter memeriksa tegangan, frekuensi, urutan fase, dan kestabilan jaringan.

7. Melakukan sinkronisasi

Inverter menyesuaikan keluaran agar bergerak seirama dengan jaringan listrik gedung.

Setelah seluruh parameter memenuhi batas operasional, energi mulai disalurkan menuju panel distribusi AC.

Fungsi MPPT pada Inverter On Grid

MPPT merupakan singkatan dari Maximum Power Point Tracker. Fungsi ini membantu inverter menemukan titik kombinasi tegangan dan arus yang menghasilkan daya terbaik dari panel surya.

Produksi panel tidak selalu sama. Perubahannya dipengaruhi oleh:

• Intensitas cahaya matahari
• Temperatur modul
• Awan
• Bayangan
• Arah panel
• Sudut kemiringan
• Kebersihan permukaan
• Kondisi setiap string

Ketika cahaya berubah, karakteristik tegangan dan arus panel juga berubah. MPPT terus menyesuaikan titik kerja agar energi yang diterima inverter tetap optimal.

MPPT dapat dianalogikan sebagai pengatur otomatis yang terus mencari posisi kerja terbaik panel. Tanpa pengaturan tersebut, panel mungkin menghasilkan listrik, tetapi tidak berada pada kondisi daya maksimumnya.

Mengapa Inverter 50 kW Memiliki Beberapa MPPT?

Inverter komersial umumnya mempunyai beberapa MPPT agar array panel dapat dibagi menjadi beberapa kelompok.

Pembagian tersebut bermanfaat ketika panel dipasang pada:

• Arah atap yang berbeda
• Kemiringan yang berbeda
• Zona dengan kondisi bayangan berbeda
• Beberapa kelompok string
• Area rooftop yang terpisah

Panel yang menghadap timur memiliki kurva produksi berbeda dari panel yang menghadap barat. Panel sisi timur biasanya menghasilkan daya lebih tinggi pada pagi hari, sedangkan sisi barat lebih tinggi pada sore hari.

Jika kedua kelompok dimasukkan ke MPPT yang sama, inverter perlu mencari satu titik operasi untuk dua kondisi yang berbeda. Hal tersebut dapat mengurangi optimasi produksi.

Karena itu, panel dengan orientasi atau kondisi radiasi berbeda sebaiknya ditempatkan pada MPPT terpisah jika jumlah input inverter memungkinkan.

Setiap MPPT mempunyai batas tegangan dan arus. Beberapa string dapat dipasang paralel pada satu MPPT, tetapi arus totalnya tidak boleh melebihi kapasitas input.

Pembagian 100 Panel Surya ke Input Inverter

Pada sistem dengan 100 unit panel 550 Wp, panel perlu dibagi menjadi beberapa string.

Salah satu contoh konseptual adalah:

5 string × 20 panel = 100 panel

Dalam setiap string, 20 panel disusun secara seri. Tegangan setiap panel dijumlahkan, sedangkan arus string mengikuti arus satu panel.

Jika satu panel memiliki Vmp sekitar 41 volt, tegangan kerja satu string secara sederhana adalah:

20 × 41 V = sekitar 820 VDC

Jika Voc satu panel sekitar 49 volt:

20 × 49 V = sekitar 980 VDC

Nilai Voc tersebut belum memperhitungkan kenaikan tegangan pada temperatur rendah. Karena itu, desain final harus menggunakan Voc yang telah dikoreksi berdasarkan temperatur minimum lokasi.

Lima string kemudian dibagikan ke MPPT sesuai jumlah input dan batas arus inverter.

Sebagai ilustrasi, apabila inverter memiliki empat MPPT, pembagiannya dapat dibuat satu string pada tiga MPPT dan dua string paralel pada satu MPPT. Konfigurasi tersebut hanya dapat digunakan jika MPPT yang menerima dua string mampu membawa arus gabungannya.

Pembagian string harus memperhatikan:

• Voc panel
• Vmp panel
• Isc panel
• Imp panel
• Koefisien temperatur
• Tegangan maksimum inverter
• Rentang MPPT
• Arus maksimum MPPT
• Arus hubung singkat maksimum
• Jumlah input string
• Orientasi panel
• Kondisi bayangan

Perhitungan lebih lengkap dapat dipelajari pada artikel Cara Menghitung Susunan String 100 Panel Surya 550 Wp pada PLTS On Grid.

Mengapa Panel 55 kWp Menggunakan Inverter 50 kW?

Pada konfigurasi ini, kapasitas panel adalah 55 kWp DC, sedangkan kapasitas inverter adalah 50 kW AC.

Rasionya:

55 kWp ÷ 50 kW = 1,1

Konfigurasi panel yang sedikit lebih besar daripada inverter dikenal sebagai DC oversizing.

Panel surya jarang menghasilkan daya nominal penuh secara terus-menerus. Output panel dipengaruhi temperatur, cuaca, arah pemasangan, rugi kabel, debu, dan kondisi lingkungan.

Dengan array 55 kWp, inverter 50 kW dapat menerima daya yang lebih baik pada pagi, sore, atau saat radiasi berada di bawah kondisi maksimum.

DC oversizing dapat memberikan beberapa manfaat:

• Inverter mulai menghasilkan daya lebih optimal pada pagi hari
• Produksi dapat bertahan lebih baik menjelang sore
• Rugi sistem dapat dikompensasi
• Kapasitas inverter dapat dimanfaatkan lebih efektif
• Energi tahunan berpotensi meningkat

Namun, kapasitas panel tidak boleh diperbesar tanpa batas. Produsen inverter menentukan kapasitas input PV maksimum, tegangan, dan arus yang diizinkan.

Apa Itu Clipping pada Inverter?

Clipping adalah kondisi ketika daya yang tersedia dari panel lebih besar daripada kemampuan keluaran inverter.

Misalnya array panel mampu menyediakan daya DC di atas 50 kW pada kondisi tertentu, sedangkan inverter memiliki batas output 50 kW. Inverter akan membatasi daya keluaran sesuai kapasitasnya.

Pada grafik produksi, clipping terlihat sebagai bagian kurva yang mendatar di sekitar daya maksimum inverter.

Clipping dalam durasi terbatas tidak selalu berarti kerusakan. Kondisi tersebut dapat menjadi bagian dari desain DC oversizing.

Namun, jika kapasitas panel terlalu besar, kehilangan energi akibat clipping dapat meningkat. Karena itu, rasio DC/AC perlu dianalisis menggunakan simulasi produksi tahunan.

Desain harus menemukan keseimbangan antara peningkatan produksi pada radiasi sedang dan energi yang hilang ketika output mencapai batas inverter.

Sinkronisasi Inverter dengan Jaringan PLN

Inverter On Grid tidak dapat langsung menyalurkan listrik setelah sakelar dinyalakan. Perangkat terlebih dahulu memeriksa kondisi jaringan.

Parameter yang diperiksa meliputi:

• Tegangan L1, L2, dan L3
• Frekuensi
• Urutan fase
• Sudut fase
• Stabilitas jaringan
• Kondisi netral dan grounding
• Batas tegangan yang diizinkan

Setelah parameter sesuai, inverter menyelaraskan gelombang keluarannya dengan jaringan. Proses ini disebut sinkronisasi.

Sinkronisasi dapat dianalogikan seperti dua kelompok orang yang harus berjalan dengan kecepatan dan langkah yang sama sebelum bergabung dalam satu barisan. Jika waktunya berbeda, pergerakan akan saling bertabrakan.

Pada sistem listrik, ketidaksesuaian fase, tegangan, atau frekuensi dapat menimbulkan arus tinggi dan gangguan. Karena itu, inverter hanya menghubungkan output ketika kondisi jaringan memenuhi persyaratan.

Jika tegangan atau frekuensi keluar dari batas, inverter akan memutus operasi secara otomatis.

Cara Kerja Inverter Tiga Fasa

Sistem tiga fasa menggunakan tiga jalur fase yang disebut L1, L2, dan L3. Setiap fase memiliki perbedaan sudut listrik sekitar 120 derajat.

Sistem tersebut banyak digunakan pada bangunan komersial dan industri karena mampu menyalurkan daya besar secara lebih efisien.

Inverter satu fasa	Inverter tiga fasa
Keluaran satu jalur fase	Keluaran L1, L2, dan L3
Umumnya untuk rumah dan usaha kecil	Umumnya untuk gedung dan industri
Kapasitas relatif lebih kecil	Mendukung kapasitas menengah dan besar
Distribusi daya lebih terbatas	Daya dapat dibagi lebih merata
Digunakan pada instalasi satu fasa	Terhubung ke panel tiga fasa

Keluaran inverter tiga fasa dapat berupa L1, L2, L3, netral, dan protective earth, tergantung tipe perangkat serta konfigurasi jaringan.

Sebelum pemasangan, engineer perlu memastikan tegangan jaringan sesuai dengan spesifikasi inverter. Urutan fase juga harus diperiksa agar sistem dapat melakukan sinkronisasi dengan benar.

Proteksi Anti-Islanding

Anti-islanding merupakan salah satu fungsi keselamatan utama inverter On Grid.

Ketika jaringan PLN padam, inverter akan berhenti menyalurkan listrik meskipun panel masih menerima sinar matahari.

Fungsi ini mencegah jaringan lokal tetap bertegangan ketika petugas menganggap jalur listrik telah mati. Tanpa anti-islanding, energi dari panel dapat mengalir kembali ke jaringan dan membahayakan teknisi.

Setelah PLN kembali normal, inverter tidak langsung menyala. Perangkat biasanya menunggu selama periode tertentu untuk memastikan tegangan dan frekuensi telah stabil.

Setelah proses pemeriksaan selesai, inverter melakukan sinkronisasi ulang dan mulai menghasilkan energi.

Konsekuensinya, PLTS On Grid standar tidak berfungsi sebagai listrik cadangan ketika PLN padam.

Pengguna yang membutuhkan backup perlu mempertimbangkan:

• Inverter hybrid
• Bank baterai
• Panel beban prioritas
• Automatic Transfer Switch
• Sistem pemisahan jaringan
• Proteksi tambahan

Pemilihan On Grid atau hybrid harus mengikuti kebutuhan operasional, bukan hanya kapasitas panel.

Proteksi Utama pada Inverter On Grid

Inverter modern dapat memiliki beberapa fitur proteksi internal. Ketersediaan setiap fitur harus diperiksa pada datasheet model yang digunakan.

Proteksi polaritas terbalik

Fitur ini membantu mengurangi risiko kerusakan ketika polaritas DC salah. Namun, teknisi tetap wajib memeriksa polaritas setiap string sebelum koneksi dilakukan.

Proteksi internal bukan alasan untuk mengabaikan prosedur pengujian.

Proteksi tegangan input

Inverter memantau tegangan DC. Jika nilainya berada di luar batas, perangkat dapat menolak start atau menghentikan operasi.

Desain string tetap menjadi perlindungan utama agar tegangan tidak melebihi batas perangkat.

Proteksi arus lebih

Ketika arus input atau output melebihi kemampuan komponen, inverter dapat membatasi daya atau berhenti beroperasi.

Pemantauan tahanan isolasi

Inverter dapat memeriksa kualitas isolasi antara jalur DC dan grounding.

Gangguan isolasi dapat muncul akibat:

• Kabel terkelupas
• Konektor basah
• Panel rusak
• Air masuk ke junction box
• Kabel terjepit
• Kontak dengan struktur logam

Jika tahanan isolasi terlalu rendah, inverter dapat menampilkan alarm dan tidak memulai produksi.

Residual current detection

Fitur ini mendeteksi arus bocor yang tidak seharusnya mengalir pada sistem.

Proteksi temperatur

Sensor internal memantau temperatur komponen daya. Jika suhu meningkat, inverter dapat melakukan derating atau menghentikan operasi untuk mencegah kerusakan.

Proteksi jaringan

Inverter memantau tegangan dan frekuensi grid. Ketika jaringan berada di luar batas, output akan diputus.

Proteksi lonjakan tegangan

Beberapa inverter memiliki SPD internal. Meskipun demikian, proteksi eksternal pada combiner box dan panel AC masih dapat diperlukan sesuai hasil desain.

Artikel Fungsi Combiner Box dan Panel Disconnect pada PLTS On Grid menjelaskan proteksi sisi DC sebelum energi masuk ke inverter.

Apa Itu Derating Inverter?

Derating adalah kondisi ketika inverter mengurangi daya keluarannya untuk menjaga temperatur dan komponen internal tetap berada dalam batas aman.

Inverter tetap beroperasi, tetapi tidak menghasilkan daya penuh.

Derating dapat dipicu oleh:

• Temperatur lingkungan tinggi
• Ventilasi tidak mencukupi
• Inverter terkena matahari langsung
• Debu menutup jalur pendinginan
• Kipas tidak bekerja optimal
• Tegangan jaringan terlalu tinggi
• Tegangan input mendekati batas
• Arus input berlebih
• Lokasi berada pada ketinggian tertentu
• Ruangan terlalu sempit

Sebagai contoh, inverter yang dipasang di dalam ruang tertutup tanpa sirkulasi udara dapat mengalami kenaikan temperatur pada siang hari. Sistem kemudian mengurangi output agar komponen semikonduktor tidak terlalu panas.

Derating melindungi inverter, tetapi mengurangi produksi energi. Karena itu, desain lokasi pemasangan memiliki pengaruh langsung terhadap kinerja sistem.

Efisiensi Inverter On Grid 50 kW

Efisiensi menunjukkan seberapa besar daya DC yang berhasil diubah menjadi daya AC.

Jika inverter menerima energi dari panel, sebagian kecil energi akan berubah menjadi panas selama proses konversi.

Datasheet biasanya mencantumkan:

• Efisiensi maksimum
• Euro efficiency
• Weighted efficiency
• Efisiensi MPPT

Efisiensi maksimum menunjukkan nilai tertinggi pada kondisi tertentu. Nilai tersebut tidak selalu tercapai pada semua tingkat beban.

Weighted efficiency memberikan gambaran performa pada berbagai tingkat operasi sehingga dapat lebih mewakili kondisi penggunaan harian.

Walaupun efisiensi penting, pemilihan inverter tidak sebaiknya hanya didasarkan pada selisih angka efisiensi yang sangat kecil.

Faktor lain yang perlu diperiksa adalah:

• Jumlah MPPT
• Batas arus input
• Tegangan maksimum
• Proteksi
• Monitoring
• Sertifikasi
• Layanan teknis
• Garansi
• Ketersediaan suku cadang
• Kompatibilitas dengan panel dan jaringan

Kualitas Listrik Keluaran Inverter

Inverter harus menghasilkan listrik dengan kualitas yang sesuai untuk instalasi gedung.

Parameter penting meliputi tegangan, frekuensi, power factor, harmonisa, dan DC injection.

Power factor

Power factor menggambarkan hubungan antara daya aktif dan daya semu. Nilainya memengaruhi bagaimana energi digunakan dalam sistem AC.

Beberapa inverter memungkinkan pengaturan power factor sesuai kebutuhan jaringan dan ketentuan proyek.

Total Harmonic Distortion

Total Harmonic Distortion atau THD menunjukkan tingkat penyimpangan bentuk gelombang dari gelombang sinus ideal.

Harmonisa yang terlalu tinggi dapat memengaruhi transformator, kabel, motor, dan peralatan sensitif.

DC injection

DC injection adalah komponen arus DC yang tidak diinginkan pada keluaran AC. Inverter harus membatasinya agar tidak mengganggu sistem jaringan.

Kualitas keluaran menjadi alasan mengapa inverter On Grid tidak dapat digantikan dengan perangkat konversi sederhana.

Panel Distribusi AC Setelah Inverter

Keluaran inverter sebaiknya tidak langsung disambungkan sembarangan ke panel utama.

Panel distribusi AC menyediakan proteksi dan titik pemutusan antara inverter dan instalasi existing.

Komponen yang dapat digunakan meliputi:

• MCCB atau MCB
• SPD AC
• Busbar tiga fasa
• Busbar netral
• Grounding bar
• Power meter
• Indikator tegangan
• Current transformer
• Relay proteksi
• Terminal kabel

Rating breaker harus disesuaikan dengan arus keluaran inverter, kemampuan kabel, dan kapasitas hubung singkat panel.

Panel perlu diberi label bahwa terdapat sumber energi dari PLTS. Hal tersebut membantu teknisi memahami bahwa instalasi mempunyai lebih dari satu sumber listrik.

Pembahasan lebih rinci mengenai bagian keluaran inverter dapat diarahkan ke artikel Panel Distribusi AC dan Meter EXIM pada Instalasi PLTS On Grid.

Sistem Monitoring Inverter PLTS

Monitoring membantu pengguna mengetahui kondisi sistem tanpa harus selalu memeriksa inverter secara langsung.

Data dapat ditampilkan melalui layar lokal, aplikasi, portal web, atau sistem manajemen energi.

Koneksi yang dapat digunakan antara lain:

• RS485
• Wi-Fi
• Ethernet atau LAN
• GPRS
• 4G
• Modbus
• Data logger

Informasi yang dapat dipantau meliputi:

• Tegangan setiap MPPT
• Arus input
• Daya DC
• Daya keluaran AC
• Produksi harian
• Produksi bulanan
• Produksi tahunan
• Produksi total
• Temperatur inverter
• Tegangan jaringan
• Frekuensi
• Alarm
• Histori gangguan
• Waktu operasi

Monitoring membantu menemukan penurunan produksi. Namun, data tetap perlu dibandingkan dengan kondisi cuaca, kebersihan panel, pola beban, dan keadaan jaringan.

Monitoring bukan pengganti inspeksi fisik. Terminal longgar, kabel rusak, korosi, atau kebocoran air tidak selalu dapat diketahui hanya dari aplikasi.

Sistem Zero Export pada Inverter

Zero export adalah sistem yang membatasi agar energi PLTS tidak mengalir keluar menuju jaringan PLN.

Sistem ini menggunakan smart meter atau current transformer yang dipasang pada titik interkoneksi.

Meter membaca arah dan besarnya aliran daya. Data kemudian dikirim ke inverter atau controller.

Jika beban gedung meningkat, inverter dapat menyalurkan lebih banyak energi selama daya panel tersedia. Jika beban menurun, keluaran inverter dikurangi agar tidak terjadi ekspor.

Sebagai ilustrasi:

• Beban gedung: 40 kW
• Potensi PLTS: 50 kW
• Sistem zero export membatasi inverter agar output mendekati kebutuhan beban

Keberhasilan zero export bergantung pada:

• Posisi meter
• Arah CT
• Koneksi komunikasi
• Kecepatan respons
• Konfigurasi inverter
• Titik interkoneksi
• Stabilitas jaringan
• Hasil commissioning

CT yang terpasang terbalik dapat membuat pembacaan arah energi salah. Sistem dapat meningkatkan output ketika seharusnya menurunkannya.

Karena itu, zero export harus diuji pada beberapa kondisi beban sebelum sistem diserahterimakan.

Lokasi Pemasangan Inverter On Grid

Penempatan inverter memengaruhi temperatur, keandalan, umur perangkat, dan kemudahan pemeliharaan.

Lokasi pemasangan sebaiknya:

• Terlindung dari sinar matahari langsung
• Memiliki ventilasi baik
• Tidak berada di area genangan
• Terlindung dari benturan
• Mudah dijangkau teknisi
• Tidak terlalu jauh dari array dan panel AC
• Memiliki ruang bebas sesuai manual
• Memiliki dinding atau struktur yang kuat
• Tidak berada dekat bahan mudah terbakar
• Memiliki jalur grounding
• Memungkinkan pembukaan cover
• Memiliki penerangan yang cukup

Walaupun inverter memiliki rating enclosure untuk penggunaan luar ruangan, perlindungan tambahan dari panas matahari dapat membantu menjaga temperatur operasional.

Jangan menutup inverter menggunakan enclosure tambahan yang menghambat ventilasi tanpa melakukan perhitungan pelepasan panas.

Kabel DC dan AC sebaiknya ditata terpisah dan diberi label. Jalur komunikasi juga perlu dilindungi dari gangguan elektromagnetik serta kerusakan mekanis.

Penyebab Inverter Sering Trip atau Berhenti

Inverter yang sering berhenti tidak selalu mengalami kerusakan internal. Gangguan dapat berasal dari panel, jaringan, kabel, grounding, atau parameter sistem.

Penyebab umum meliputi:

• Tegangan PLN terlalu tinggi
• Tegangan PLN terlalu rendah
• Frekuensi berada di luar batas
• Urutan fase salah
• Jaringan PLN padam
• Tegangan string terlalu tinggi
• Tegangan string terlalu rendah
• Arus MPPT melebihi batas
• Gangguan isolasi
• Polaritas string salah
• Grounding tidak baik
• Temperatur inverter terlalu tinggi
• SPD mengalami kerusakan
• Breaker AC bermasalah
• Terminal longgar
• Koneksi meter zero export terputus
• Parameter jaringan tidak sesuai

Ketika inverter menampilkan alarm, teknisi perlu mencatat kode dan waktu gangguan. Data tersebut kemudian dicocokkan dengan manual.

Melakukan restart berulang kali tanpa menemukan penyebab dapat memperbesar risiko gangguan.

Pengujian dan Commissioning Inverter

Commissioning dilakukan setelah instalasi selesai dan sebelum sistem dioperasikan penuh.

Tahapan pemeriksaan dapat meliputi:

1. Memeriksa model dan kapasitas inverter.
2. Memeriksa kondisi fisik perangkat.
3. Memeriksa torsi terminal.
4. Memastikan grounding terhubung.
5. Menguji polaritas setiap string.
6. Mengukur Voc string.
7. Memeriksa tahanan isolasi.
8. Memeriksa tegangan AC.
9. Memeriksa urutan fase.
10. Memeriksa breaker DC dan AC.
11. Memeriksa SPD.
12. Mengatur parameter jaringan.
13. Mengonfigurasi monitoring.
14. Mengatur zero export jika digunakan.
15. Menyalakan sistem sesuai urutan produsen.
16. Memeriksa proses sinkronisasi.
17. Membandingkan input setiap MPPT.
18. Mencatat daya keluaran awal.
19. Menguji pemutusan.
20. Menyusun laporan commissioning.

Urutan menghidupkan dan mematikan inverter harus mengikuti manual produk. Beberapa perangkat mengharuskan sisi AC diaktifkan sebelum sisi DC, sedangkan prosedur lainnya dapat berbeda.

Dokumentasi hasil commissioning menjadi acuan untuk pemeliharaan dan evaluasi performa.

Perawatan Inverter On Grid 50 kW

Inverter tidak menggunakan bahan bakar dan tidak mempunyai banyak komponen mekanis, tetapi tetap memerlukan pemeliharaan.

Pemeriksaan berkala meliputi:

• Membersihkan debu
• Memeriksa ventilasi
• Memeriksa kipas pendingin
• Memeriksa konektor DC
• Memeriksa terminal AC
• Memeriksa grounding
• Memeriksa indikator SPD
• Membaca histori alarm
• Memeriksa komunikasi
• Membandingkan produksi
• Mengukur temperatur
• Memastikan enclosure tidak kemasukan air
• Memeriksa suara tidak normal

Thermal imaging dapat digunakan untuk menemukan konektor atau terminal yang lebih panas daripada bagian lain.

Produksi setiap MPPT juga perlu dibandingkan. Perbedaan besar dapat menunjukkan masalah pada string, bayangan, panel kotor, fuse putus, atau konektor bermasalah.

Kesalahan Umum dalam Pemilihan Inverter

Kesalahan yang sering terjadi adalah memilih inverter hanya berdasarkan kapasitas daya.

Inverter 50 kW belum tentu sesuai dengan setiap array 50–55 kWp. Perangkat dapat mempunyai batas tegangan dan arus yang berbeda.

Kesalahan lain meliputi:

• Tidak memeriksa Voc pada temperatur rendah
• Mengabaikan arus maksimum MPPT
• Jumlah input tidak mencukupi
• Mencampur orientasi panel dalam satu MPPT
• Tidak menyediakan DC disconnect
• Tidak memasang SPD
• Grounding tidak memadai
• Lokasi terlalu panas
• Jarak ventilasi terlalu sempit
• Ukuran kabel tidak dihitung
• Breaker AC tidak sesuai
• Parameter jaringan tidak dikonfigurasi
• CT zero export terbalik
• Monitoring tidak diuji
• Drawing tidak diperbarui
• Commissioning tidak didokumentasikan

Inverter berkapasitas besar belum tentu menjadi pilihan terbaik. Kesesuaian tegangan, arus, jumlah MPPT, kualitas jaringan, perlindungan, serta dukungan teknis lebih penting daripada sekadar angka daya.

Data yang Dibutuhkan untuk Menentukan Inverter

Sebelum memilih tipe inverter, engineer membutuhkan data:

• Jumlah panel
• Daya setiap modul
• Voc dan Vmp
• Isc dan Imp
• Koefisien temperatur
• Temperatur minimum lokasi
• Temperatur maksimum lokasi
• Jumlah string
• Jumlah panel per string
• Orientasi dan kemiringan
• Kondisi bayangan
• Sistem satu atau tiga fasa
• Tegangan jaringan
• Daya tersambung
• Profil beban
• Kebutuhan zero export
• Kondisi panel existing
• Lokasi inverter
• Panjang kabel DC
• Panjang kabel AC
• Persyaratan interkoneksi

Perubahan merek panel dapat mengubah konfigurasi string. Perubahan merek inverter juga dapat mengubah pembagian MPPT, panel proteksi, dan konfigurasi monitoring.

Karena itu, Single Line Diagram harus diperbarui jika perangkat utama berubah.

Konsultasi Inverter On Grid 50 kW

Inverter On Grid 50 kW berfungsi mengubah listrik DC dari panel surya menjadi listrik AC tiga fasa, menjalankan MPPT, melakukan sinkronisasi dengan jaringan, memantau produksi, serta melindungi sistem ketika terjadi kondisi tidak normal.

Pada konfigurasi 100 unit panel surya 550 Wp dengan total array 55 kWp, inverter perlu diperiksa berdasarkan tegangan string, arus setiap MPPT, kapasitas input PV, jumlah input, kondisi jaringan, panel distribusi, serta kebutuhan zero export.

Pemilihan dan pemasangan yang tepat membantu inverter beroperasi dalam rentang aman, mengurangi risiko trip, menjaga kualitas keluaran listrik, dan memaksimalkan pemanfaatan energi surya.

PT Daya Berkah Sentosa Nusantara menyediakan konsultasi, pengadaan inverter, perencanaan string, penyusunan Single Line Diagram, panel distribusi, sistem monitoring, zero export, serta dukungan engineering untuk PLTS On Grid komersial dan industri.

PT Daya Berkah Sentosa Nusantara
Pergudangan Kencana Trosobo Blok B7
Jl. Raya Trosobo KM 23, Taman, Sidoarjo, Jawa Timur
Website: www.pjusolarcellindonesia.com
