Paket PLTS On Grid 50 kWp untuk Gedung, Pabrik, dan Industri

Paket PLTS On Grid 50 kWp merupakan solusi pembangkit listrik tenaga surya yang dirancang untuk membantu mengurangi pemakaian energi dari jaringan PLN, terutama pada bangunan dengan aktivitas tinggi pada siang hari. Sistem ini dapat diterapkan pada gedung perkantoran, pabrik, gudang, hotel, rumah sakit, sekolah, pusat perbelanjaan, fasilitas telekomunikasi, hingga kawasan industri.

Konfigurasi sistem yang dibahas menggunakan 100 unit panel surya berkapasitas 550 Wp. Total kapasitas modul yang terpasang adalah 55.000 Wp atau 55 kWp pada sisi DC. Energi dari panel kemudian dikonversi oleh inverter On Grid tiga fasa berkapasitas 50 kW menjadi listrik AC yang dapat digunakan oleh beban gedung.

Sistem PLTS On Grid bekerja bersama jaringan listrik PLN dan umumnya tidak menggunakan baterai. Ketika panel surya menghasilkan energi, listrik tersebut diprioritaskan untuk memenuhi kebutuhan peralatan yang sedang beroperasi. Apabila produksi PLTS belum mencukupi, kekurangan energi tetap dipenuhi dari jaringan PLN.

Sebaliknya, pengaturan terhadap kelebihan energi perlu mengikuti desain sistem, perangkat pembatas, skema meter, serta persetujuan interkoneksi yang berlaku. Karena itu, perencanaan PLTS On Grid tidak hanya berkaitan dengan jumlah panel dan kapasitas inverter, tetapi juga harus mempertimbangkan profil beban, kondisi panel listrik existing, proteksi, grounding, struktur bangunan, dan ketentuan teknis dari pihak terkait.

Apa Itu Paket PLTS On Grid 50 kWp?

PLTS On Grid adalah sistem pembangkit listrik tenaga surya yang terhubung dengan jaringan listrik utama. Sistem ini mengubah energi matahari menjadi listrik yang dapat langsung digunakan untuk mengoperasikan peralatan di dalam gedung.

Pada Paket PLTS On Grid 50 kWp, panel surya menghasilkan listrik arus searah atau DC. Listrik tersebut masuk ke sistem combiner dan proteksi sebelum diteruskan ke inverter. Inverter kemudian mengubah listrik DC menjadi listrik AC tiga fasa dengan karakteristik tegangan dan frekuensi yang sesuai dengan sistem kelistrikan gedung.

Berbeda dari sistem Off Grid, PLTS On Grid umumnya tidak dirancang untuk menyimpan energi ke dalam baterai. Sistem mengandalkan produksi energi secara langsung selama matahari tersedia dan menggunakan jaringan PLN sebagai sumber pendukung ketika produksi surya menurun.

Karakteristik tersebut membuat PLTS On Grid cocok untuk fasilitas yang memiliki beban besar pada pagi hingga sore hari. Semakin tinggi kesesuaian antara waktu produksi panel dan waktu penggunaan listrik, semakin besar peluang energi surya dapat dimanfaatkan secara langsung.

Secara sederhana, PLTS On Grid tidak selalu dimaksudkan untuk menggantikan PLN sepenuhnya. Fungsi utamanya adalah mengurangi jumlah energi yang perlu diambil dari jaringan ketika panel surya sedang menghasilkan listrik.

Konfigurasi Paket PLTS On Grid 50 kWp

Konfigurasi dasar sistem terdiri dari modul surya, struktur penyangga, kabel DC, combiner box, panel disconnect, inverter, kabel AC, panel distribusi, meter, sistem grounding, dan perangkat monitoring.

Komponen	Konfigurasi Dasar
Panel surya	100 unit × 550 Wp
Kapasitas array PV	55.000 Wp atau 55 kWp DC
Inverter	On Grid 50 kW, tiga fasa
Sistem kelistrikan	Tiga fasa
Proteksi DC	Fuse atau MCB DC, SPD, dan DC isolator
Proteksi AC	MCCB atau MCB, SPD AC, dan panel distribusi
Sistem monitoring	Mengikuti fitur inverter
Interkoneksi	Menyesuaikan panel existing dan persetujuan terkait

Spesifikasi final dapat berubah berdasarkan merek perangkat, hasil survei, kondisi lokasi, panjang kabel, pembagian string, serta desain teknik yang disepakati.

Mengapa Disebut PLTS 50 kWp Jika Kapasitas Panelnya 55 kWp?

Dalam praktik komersial, penyebutan Paket PLTS On Grid 50 kWp sering merujuk pada kelas kapasitas inverter atau kapasitas nominal sistem AC. Namun, pada konfigurasi ini kapasitas panel yang terpasang adalah 55 kWp DC, sedangkan kapasitas inverter sebesar 50 kW AC.

Perbandingan antara kapasitas panel dan inverter disebut rasio DC to AC. Pada sistem ini, rasionya sekitar 1,1.

Konfigurasi panel yang sedikit lebih besar dibandingkan kapasitas inverter dikenal sebagai DC oversizing. Tujuannya bukan untuk memaksa inverter menghasilkan daya melebihi kapasitasnya, melainkan membantu inverter menerima daya yang lebih optimal pada berbagai kondisi radiasi matahari.

Panel surya tidak selalu menghasilkan daya sesuai angka nominalnya. Produksi dipengaruhi oleh suhu modul, intensitas matahari, sudut pemasangan, orientasi, bayangan, kotoran, rugi-rugi kabel, dan faktor lingkungan lainnya.

Dengan kapasitas array 55 kWp, inverter 50 kW berpeluang mencapai area kerja optimal lebih cepat pada pagi hari serta mempertahankan produksi lebih baik saat radiasi tidak berada pada kondisi maksimum.

Meskipun demikian, oversizing tidak boleh dilakukan secara sembarangan. Desainer harus memeriksa tegangan maksimum input inverter, rentang MPPT, arus maksimum setiap MPPT, arus hubung singkat, jumlah modul per string, serta pengaruh temperatur minimum di lokasi proyek.

Komponen Utama Paket PLTS On Grid 50 kWp

1. Panel Surya 550 Wp Sebanyak 100 Unit

Panel surya merupakan komponen yang mengubah energi cahaya menjadi listrik DC. Dalam konfigurasi ini digunakan 100 unit panel berkapasitas 550 Wp sehingga menghasilkan total kapasitas terpasang 55.000 Wp.

Modul 550 Wp umumnya digunakan pada proyek komersial dan industri karena memiliki daya per modul yang besar. Penggunaan modul berdaya tinggi dapat membantu mengurangi jumlah unit dibandingkan jika menggunakan panel dengan kapasitas lebih kecil.

Panel modern umumnya menggunakan teknologi monocrystalline dan half-cell. Teknologi tersebut membantu meningkatkan efisiensi pemanfaatan area serta menjaga kinerja modul pada berbagai kondisi operasional.

Namun, pemilihan panel sebaiknya tidak hanya didasarkan pada angka watt. Hal lain yang perlu diperiksa meliputi efisiensi modul, dimensi, koefisien temperatur, ketahanan beban mekanis, sertifikasi, garansi produk, garansi performa, kualitas junction box, dan kompatibilitas konektor.

2. Inverter On Grid 50 kW Tiga Fasa

Inverter merupakan pusat konversi energi pada sistem PLTS. Perangkat ini menerima listrik DC dari panel dan mengubahnya menjadi listrik AC tiga fasa.

Inverter On Grid juga melakukan sinkronisasi terhadap tegangan dan frekuensi jaringan. Tanpa proses sinkronisasi, listrik dari panel tidak dapat dihubungkan dengan aman ke sistem kelistrikan gedung.

Inverter untuk proyek 50 kW umumnya memiliki beberapa MPPT atau Maximum Power Point Tracker. Setiap MPPT dapat menerima satu atau beberapa string panel sesuai kapasitas arus dan desain pabrikan.

Pembagian string ke beberapa MPPT membantu sistem bekerja lebih optimal ketika terdapat perbedaan orientasi, sudut, atau kondisi radiasi pada kelompok panel. Meski demikian, sebaiknya panel dalam satu MPPT memiliki karakteristik pemasangan yang seragam.

Fitur penting inverter On Grid antara lain:

• Proteksi tegangan dan frekuensi
• Proteksi arus lebih
• Pemantauan tahanan isolasi
• Proteksi anti-islanding
• Pemantauan gangguan sistem
• Komunikasi data
• Monitoring energi
• Proteksi polaritas terbalik
• Proteksi suhu berlebih

Spesifikasi proteksi dapat berbeda pada setiap model sehingga harus diperiksa melalui datasheet resmi perangkat.

3. String Panel Surya

Seratus panel tidak dihubungkan secara acak. Modul dibagi menjadi beberapa kelompok yang disebut string.

Dalam satu string, sejumlah panel dihubungkan secara seri. Penyambungan seri akan meningkatkan tegangan, sedangkan arus string pada dasarnya mengikuti karakteristik arus modul.

Jumlah modul dalam setiap string harus dihitung agar tegangan operasinya berada di dalam rentang MPPT inverter. Selain itu, tegangan rangkaian terbuka pada kondisi temperatur rendah tidak boleh melebihi batas maksimum inverter.

Pembagian string juga harus memperhatikan jumlah input inverter dan arus maksimum tiap MPPT. Kesalahan dalam desain string dapat menyebabkan inverter tidak bekerja optimal, sering mengalami gangguan, atau bahkan menerima tegangan di luar batas aman.

4. String Combiner Box

String combiner box berfungsi menggabungkan beberapa jalur string panel sebelum masuk ke inverter atau panel disconnect.

Pada sistem tertentu, combiner box dapat berisi fuse string, MCB DC, terminal, busbar, SPD DC, dan perangkat pemutus. Konfigurasinya menyesuaikan jumlah string dan desain input inverter.

Combiner box membantu membuat jalur DC lebih terorganisasi. Perangkat ini juga memudahkan pemeriksaan, pengukuran, dan pemeliharaan setiap kelompok panel.

Box yang digunakan harus sesuai untuk tegangan DC sistem, tahan terhadap kondisi lingkungan, serta memiliki tingkat perlindungan yang memadai jika dipasang di luar ruangan.

5. Panel Disconnect PV atau DC Isolator

DC isolator berfungsi memutus hubungan antara array panel dan inverter. Komponen ini penting ketika dilakukan pemeriksaan, perawatan, penggantian inverter, atau penanganan gangguan.

Berbeda dengan arus AC yang secara periodik melewati titik nol, arus DC membutuhkan perangkat pemutus yang dirancang khusus untuk memadamkan busur listrik. Karena itu, MCB atau isolator yang digunakan harus memiliki rating DC yang sesuai.

Rating tegangan dan arus tidak boleh lebih rendah dari kondisi maksimum array. Polaritas pemasangan juga harus mengikuti petunjuk produsen.

6. Surge Protection Device Sisi DC

SPD DC digunakan untuk mengurangi dampak lonjakan tegangan transien pada jalur panel surya. Lonjakan dapat muncul akibat induksi petir atau proses switching.

SPD tidak menggantikan sistem penangkal petir. Fungsinya adalah membatasi tegangan lebih agar risiko kerusakan terhadap inverter dan perangkat lain dapat dikurangi.

Pemilihan SPD harus mempertimbangkan tegangan kerja maksimum, jenis sistem grounding, kelas proteksi, dan lokasi pemasangan. Jalur konduktor SPD menuju grounding sebaiknya dibuat sependek dan selurus mungkin agar kinerjanya efektif.

7. Kabel DC dan Konektor PV

Kabel DC menghubungkan panel, combiner box, disconnect, dan inverter. Kabel pada sisi panel harus dirancang untuk aplikasi fotovoltaik serta tahan terhadap radiasi ultraviolet, panas, kelembapan, dan kondisi luar ruangan.

Luas penampang kabel ditentukan berdasarkan arus, panjang jalur, metode pemasangan, temperatur, jumlah kabel dalam tray, dan batas rugi tegangan.

Konektor harus kompatibel antara pasangan jantan dan betina. Mencampur konektor yang terlihat serupa tetapi berasal dari sistem berbeda dapat meningkatkan tahanan sambungan serta menimbulkan panas.

Pemasangan konektor memerlukan alat crimping yang sesuai. Sambungan yang longgar dapat menjadi sumber panas, gangguan isolasi, dan risiko kebakaran.

8. Panel Distribusi AC

Setelah listrik DC diubah menjadi AC, daya dari inverter dialirkan menuju panel distribusi AC. Panel ini menjadi titik proteksi dan penghubung antara inverter dengan panel utama gedung.

Panel distribusi biasanya dilengkapi MCCB atau MCB, SPD AC, busbar, terminal grounding, indikator, dan alat ukur jika diperlukan.

Rating pemutus harus menyesuaikan daya inverter, arus nominal, kemampuan hubung singkat, karakteristik jaringan, dan ukuran kabel.

Panel sebaiknya memiliki label yang jelas agar operator mengetahui sumber daya berasal dari PLTS. Keberadaan dua sumber listrik pada instalasi, yaitu PLN dan inverter, perlu ditandai dengan benar untuk menjaga keselamatan teknisi.

9. Meter Ekspor-Impor dan Sistem Monitoring

Meter digunakan untuk membaca aliran energi pada titik interkoneksi. Dalam beberapa desain, sistem juga menggunakan meter atau sensor tambahan untuk kebutuhan pembatasan ekspor dan monitoring internal.

Ketersediaan ekspor energi ke jaringan tidak boleh diasumsikan otomatis. Skema meter, pengaturan inverter, dan arah aliran energi harus mengikuti persetujuan serta ketentuan yang berlaku.

Monitoring inverter dapat menampilkan data seperti:

• Produksi energi harian
• Produksi bulanan dan tahunan
• Tegangan setiap MPPT
• Arus string atau input
• Daya keluaran AC
• Status jaringan
• Temperatur inverter
• Kode alarm
• Histori gangguan

Monitoring membantu pengelola mengetahui apakah sistem bekerja normal. Namun, data monitoring tetap perlu dianalisis bersama kondisi cuaca, kebersihan modul, dan pola beban.

10. Struktur Bracket Panel Surya

Bracket atau mounting system menopang panel agar tetap berada pada posisi yang direncanakan. Sistem mounting harus mampu menahan berat modul, beban angin, getaran, serta pengaruh lingkungan dalam jangka panjang.

Untuk instalasi atap, desain bracket harus mempertimbangkan jenis penutup atap, struktur rangka, titik tumpuan, risiko kebocoran, dan jalur air.

Untuk instalasi di atas lahan, diperlukan evaluasi kondisi tanah, sistem fondasi, jarak antarbaris, arah pemasangan, dan risiko bayangan antarmodul.

Struktur yang baik bukan hanya kuat. Mounting juga harus memungkinkan ventilasi di bawah panel, akses pemeliharaan, drainase, dan jalur kerja yang aman.

Cara Kerja Paket PLTS On Grid 50 kWp

Cara kerja sistem dapat dijelaskan melalui alur berikut:

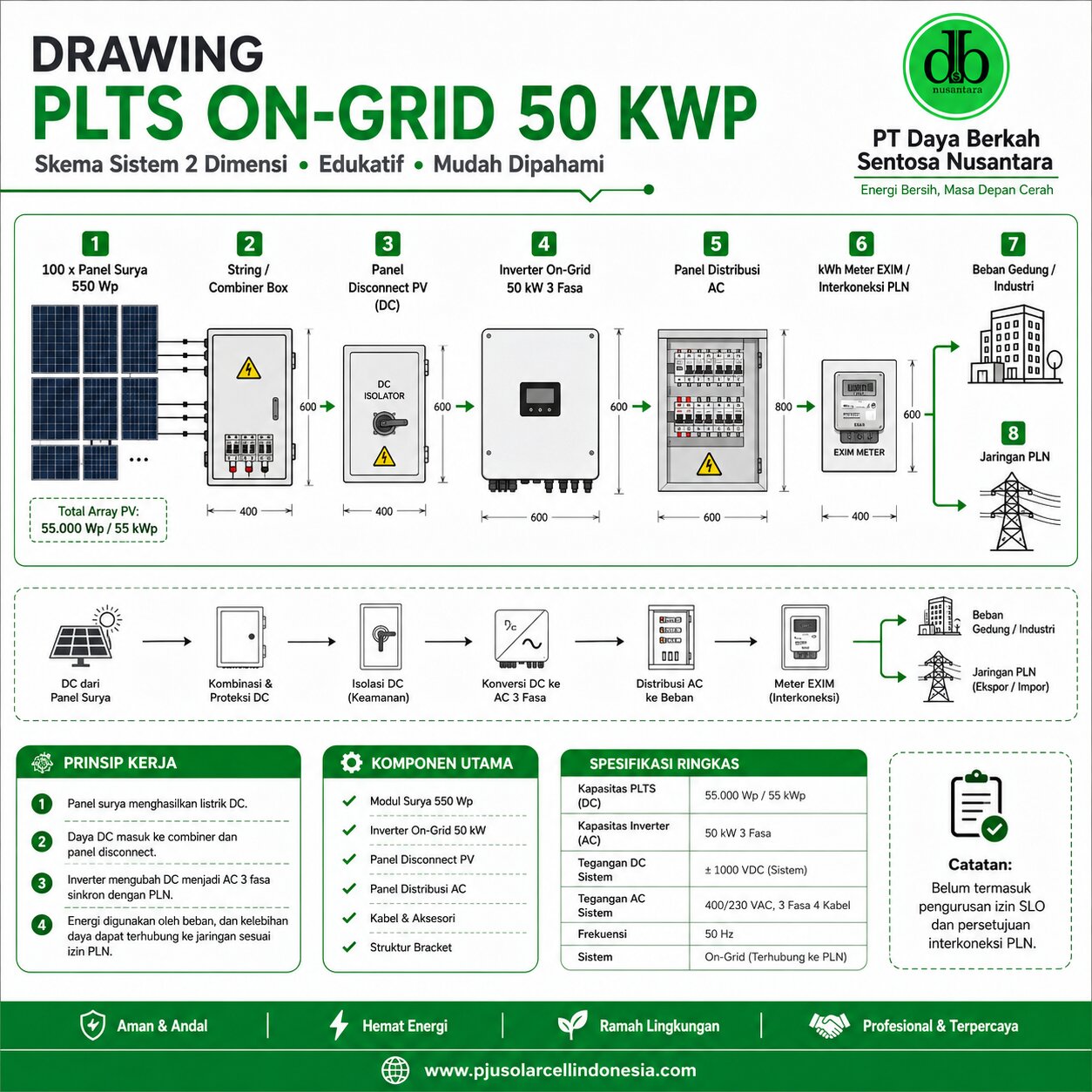

Panel surya → String combiner → DC disconnect → Inverter On Grid → Panel distribusi AC → Panel utama → Beban gedung dan jaringan

Pada pagi hari, panel mulai menghasilkan listrik ketika menerima cahaya matahari. Daya yang masih rendah akan meningkat seiring bertambahnya intensitas radiasi.

Listrik DC dari setiap string dikumpulkan dan diteruskan melalui perangkat proteksi. Inverter kemudian mencari titik daya maksimum pada panel menggunakan fungsi MPPT.

Setelah kondisi tegangan jaringan sesuai, inverter melakukan sinkronisasi dan mulai menyalurkan listrik AC.

Energi dari inverter digunakan oleh peralatan yang sedang menyala. Apabila beban gedung lebih besar daripada produksi PLTS, kekurangan daya diambil dari PLN.

Sebagai contoh, ketika beban gedung 70 kW dan PLTS menghasilkan 35 kW, maka secara konseptual sekitar 35 kW dipasok PLTS dan sisanya dipenuhi jaringan, dengan tetap memperhitungkan rugi-rugi dan konfigurasi sistem.

Ketika produksi panel lebih besar daripada kebutuhan beban, respons sistem bergantung pada desain interkoneksi. Sistem dapat menggunakan pengaturan zero export, pembatas daya, atau skema lain sesuai persetujuan yang berlaku.

Saat jaringan PLN padam, inverter On Grid standar umumnya berhenti menyalurkan daya. Fungsi ini disebut anti-islanding dan bertujuan mencegah jaringan lokal tetap bertegangan ketika teknisi menganggap jalur telah padam.

Karena itu, PLTS On Grid biasa tidak dapat digunakan sebagai listrik cadangan ketika PLN mati. Untuk kebutuhan backup, pengguna perlu mempertimbangkan sistem hybrid, baterai, atau desain kelistrikan khusus.

Apakah PLTS On Grid 50 kWp Menggunakan Baterai?

Pada konfigurasi standar, PLTS On Grid tidak menggunakan baterai. Energi yang dihasilkan panel langsung dikonversi dan digunakan pada saat yang sama.

Tidak digunakannya baterai membuat sistem lebih sederhana dibandingkan PLTS hybrid atau Off Grid. Pengguna tidak perlu menyediakan ruang bank baterai, sistem Battery Management System, dan peralatan charging khusus.

Namun, tanpa baterai, energi surya tidak dapat disimpan untuk digunakan pada malam hari. Saat matahari tidak tersedia, kebutuhan listrik kembali dipenuhi oleh jaringan PLN.

Pilihan sistem harus mengikuti tujuan pengguna. Apabila target utamanya adalah mengurangi konsumsi listrik pada siang hari, PLTS On Grid dapat menjadi pilihan yang efisien. Jika kebutuhan utamanya adalah cadangan saat listrik padam, sistem hybrid lebih sesuai untuk dipertimbangkan.

Estimasi Kebutuhan Area Pemasangan

Modul 550 Wp umumnya memiliki ukuran sekitar 2,2 hingga 2,3 meter × 1,1 meter, tergantung model. Luas fisik satu panel dapat berada di kisaran 2,5 meter persegi.

Dengan 100 panel, luas bersih permukaan modul dapat mencapai sekitar 250 meter persegi. Akan tetapi, angka tersebut belum mencakup jarak antarpanel, akses pemeliharaan, jalur keselamatan, ruang bebas tepi atap, jarak dari talang, serta area yang terhalang bayangan.

Kebutuhan area aktual dapat lebih besar. Pada pemasangan ground mounting, jarak antarbaris perlu diperhitungkan agar panel depan tidak membayangi panel di belakangnya.

Untuk pemasangan rooftop, survei diperlukan guna memastikan:

• Area bebas bayangan
• Kondisi penutup atap
• Kekuatan rangka
• Arah kemiringan
• Lokasi akses
• Jalur kabel
• Titik penempatan inverter
• Jarak aman dari tepi atap
• Kondisi grounding dan penangkal petir

Estimasi area dari gambar satelit dapat digunakan sebagai pemeriksaan awal, tetapi tidak menggantikan pengukuran lapangan.

Estimasi Produksi Energi PLTS On Grid 50 kWp

Produksi energi tidak dapat ditentukan hanya dari kapasitas panel. Sistem 55 kWp di dua lokasi berbeda dapat menghasilkan energi yang berbeda karena kondisi iradiasi, temperatur, orientasi, bayangan, dan cuaca tidak sama.

Perhitungan sederhana dapat menggunakan rumus:

Energi harian = kapasitas panel × jam matahari efektif × faktor performa

Apabila kapasitas array sebesar 55 kWp, jam matahari efektif rata-rata diasumsikan 4 jam, dan faktor performa sistem sebesar 75–85%, produksi teoritis harian dapat diperkirakan dari kombinasi ketiga faktor tersebut.

Angka tersebut tetap merupakan estimasi. Produksi aktual dipengaruhi oleh:

• Radiasi matahari di lokasi
• Temperatur modul
• Arah dan sudut panel
• Bayangan
• Debu dan kotoran
• Rugi kabel DC
• Rugi inverter
• Rugi kabel AC
• Downtime sistem
• Pembatasan ekspor
• Ketersediaan jaringan
• Degradasi modul

Untuk proyek komersial, simulasi sebaiknya menggunakan data iradiasi lokasi dan perangkat lunak analisis energi. Hasil simulasi juga perlu dibandingkan dengan profil beban agar dapat diketahui berapa besar energi PLTS yang benar-benar digunakan sendiri.

Produksi tinggi belum tentu memberikan pemanfaatan optimal apabila beban gedung rendah pada siang hari. Karena itu, analisis konsumsi sering lebih penting daripada sekadar mengejar kapasitas panel terbesar yang dapat dipasang.

Manfaat Paket PLTS On Grid 50 kWp

Mengurangi Konsumsi Energi dari Jaringan

Energi panel digunakan langsung untuk memasok beban. Selama produksi surya tersedia, jumlah energi yang perlu diambil dari PLN dapat berkurang.

Cocok untuk Beban Operasional Siang Hari

Pabrik, kantor, gudang, sekolah, pusat perbelanjaan, dan rumah sakit umumnya memiliki aktivitas tinggi saat matahari tersedia. Pola ini cocok dengan karakteristik PLTS On Grid.

Tidak Memerlukan Penyimpanan Energi

Sistem standar tidak menggunakan baterai sehingga rangkaian lebih sederhana. Komponen penyimpanan dapat ditiadakan apabila pengguna tidak membutuhkan fungsi backup.

Mendukung Program Energi Terbarukan

Pemasangan PLTS membantu meningkatkan porsi energi terbarukan dalam operasional perusahaan. Data produksi juga dapat digunakan sebagai bagian dari pencatatan program efisiensi energi dan keberlanjutan.

Sistem Dapat Dipantau

Monitoring membantu pengelola memeriksa produksi, kinerja inverter, status koneksi, dan gangguan secara berkala.

Pemanfaatan Area Atap

Atap gudang atau pabrik yang sebelumnya hanya berfungsi sebagai penutup dapat dimanfaatkan sebagai lokasi pembangkit energi, selama struktur dan kondisinya memenuhi persyaratan.

Aplikasi PLTS On Grid 50 kWp

Paket ini dapat dipertimbangkan untuk berbagai jenis fasilitas, seperti:

• Gedung perkantoran
• Pabrik manufaktur
• Gudang dan pusat distribusi
• Hotel dan penginapan
• Rumah sakit dan klinik
• Kampus dan sekolah
• Rumah ibadah berukuran besar
• Supermarket
• Gedung pemerintahan
• Cold storage
• Instalasi pengolahan air
• Workshop
• Fasilitas telekomunikasi
• Sentra produksi
• Bangunan komersial dengan sambungan tiga fasa

Kesesuaian kapasitas tetap harus diperiksa berdasarkan konsumsi listrik, daya tersambung, serta luas area pemasangan.

Proteksi pada Sistem PLTS On Grid 50 kWp

Sistem PLTS menggunakan tegangan DC yang relatif tinggi. Oleh sebab itu, perlindungan tidak boleh hanya mengandalkan breaker pada panel existing.

Proteksi Sisi DC

Proteksi sisi DC dapat meliputi:

• Fuse string
• MCB DC
• DC isolator
• SPD DC
• Enclosure tahan cuaca
• Grounding struktur
• Label polaritas
• Warning label
• Pengaturan jalur kabel
• Proteksi mekanis

Fuse string diperlukan pada kondisi tertentu, terutama ketika arus balik dari string paralel dapat melebihi rating maksimum modul.

Proteksi Sisi AC

Proteksi AC dapat meliputi:

• MCCB atau MCB
• SPD AC
• Panel distribusi
• Isolator
• Relay proteksi jika diperlukan
• Metering
• Grounding
• Label sumber ganda

Kemampuan pemutus terhadap arus hubung singkat perlu disesuaikan dengan kondisi panel utama.

Grounding dan Pembumian

Grounding menghubungkan bagian logam yang tidak bertegangan ke sistem pembumian. Bagian yang perlu diperhatikan meliputi frame panel, rail mounting, enclosure, inverter, combiner box, dan panel distribusi.

Nilai tahanan pembumian bukan satu-satunya faktor. Kontinuitas konduktor, kualitas sambungan, ukuran kabel, korosi, dan koordinasi proteksi juga berpengaruh.

Penangkal Petir

Kebutuhan penangkal petir ditentukan berdasarkan kondisi bangunan dan analisis risiko. Bangunan yang telah memiliki sistem proteksi petir perlu dievaluasi kembali setelah pemasangan panel surya.

Jarak aman, bonding, jalur down conductor, dan koordinasi SPD harus dirancang agar pemasangan PLTS tidak menimbulkan jalur induksi yang tidak terkendali.

Tahapan Pemasangan PLTS On Grid 50 kWp

1. Pengumpulan Data Awal

Data awal meliputi tagihan listrik, daya PLN, jam operasi, foto lokasi, ukuran atap, denah, dan informasi panel existing.

Tagihan beberapa bulan diperlukan untuk mengetahui pola konsumsi. Namun, data bulanan saja belum selalu cukup. Untuk fasilitas industri, pengukuran profil beban harian dapat memberikan gambaran yang lebih akurat.

2. Survei Teknis

Tim memeriksa kondisi aktual lokasi, termasuk struktur, jalur kabel, titik interkoneksi, lokasi panel, akses kerja, shading, dan sistem grounding.

Survei juga membantu mengidentifikasi pekerjaan tambahan yang tidak terlihat dari foto, seperti penguatan rangka, pemindahan peralatan atap, pembangunan jalur kabel, atau kebutuhan alat angkat.

3. Analisis Profil Beban

Kapasitas PLTS sebaiknya disesuaikan dengan beban siang hari. Apabila konsumsi minimum siang hari jauh di bawah kapasitas PLTS, perlu dipertimbangkan pengaturan ekspor atau penyesuaian kapasitas.

Analisis dapat menggunakan data meter, pencatatan daya, profil operasi mesin, dan jadwal kerja.

4. Desain Layout Panel

Layout menunjukkan posisi modul, orientasi, jarak, akses pemeliharaan, zona aman, dan pembagian area.

Layout juga perlu mempertimbangkan bayangan dari parapet, tangki air, antena, ventilator, pohon, dan bangunan di sekitar lokasi.

5. Desain String dan MPPT

Setiap string dihitung berdasarkan tegangan dan arus modul. Kemudian string dikelompokkan ke MPPT inverter.

Pada tahap ini, desainer memeriksa kondisi temperatur terendah dan tertinggi untuk memastikan tegangan tetap berada dalam batas inverter.

6. Penyusunan Single Line Diagram

Single Line Diagram atau SLD menunjukkan hubungan antara array, combiner, isolator, inverter, panel AC, meter, panel existing, grounding, dan jaringan.

SLD menjadi acuan utama bagi teknisi instalasi, pengawas, pengujian, serta koordinasi dengan pihak terkait.

7. Perhitungan Kabel dan Proteksi

Perhitungan meliputi arus, tegangan, panjang jalur, rugi daya, kemampuan hantar, derating, kemampuan hubung singkat, dan koordinasi perangkat.

Ukuran kabel yang terlalu kecil dapat menimbulkan rugi energi dan peningkatan suhu. Sebaliknya, pemilihan yang berlebihan tanpa perhitungan dapat meningkatkan kebutuhan ruang dan biaya secara tidak efisien.

8. Pemasangan Struktur

Bracket dipasang sesuai layout dan metode yang telah disetujui. Untuk rooftop, perhatian utama adalah kekuatan, titik tumpu, waterproofing, serta perlindungan lapisan atap.

9. Pemasangan Modul dan Kabel DC

Panel dipasang pada rail dan dikencangkan dengan clamp yang sesuai. Kabel dirapikan agar tidak menggantung, terjepit, menyentuh permukaan tajam, atau terendam air.

10. Pemasangan Inverter dan Panel

Inverter ditempatkan di lokasi dengan ventilasi memadai, mudah diakses, terlindung dari kondisi ekstrem, dan memiliki jarak bebas sesuai petunjuk produsen.

Panel proteksi dipasang agar mudah dioperasikan dan diperiksa.

11. Pengujian dan Commissioning

Pengujian dapat mencakup:

• Pemeriksaan visual
• Pengujian polaritas
• Pengukuran tegangan string
• Pengujian tahanan isolasi
• Pemeriksaan torsi koneksi
• Pemeriksaan kontinuitas grounding
• Uji fungsi isolator
• Uji fungsi breaker
• Pengujian komunikasi
• Pengujian operasi inverter
• Pemeriksaan alarm
• Pencatatan data awal

Commissioning yang baik menghasilkan dokumentasi yang dapat digunakan sebagai acuan pemeliharaan.

Dokumen dan Persetujuan Interkoneksi

Karena PLTS On Grid terhubung dengan sistem kelistrikan yang menerima pasokan PLN, proses interkoneksi harus mengikuti ketentuan yang berlaku.

Dokumen teknis yang dapat diperlukan meliputi:

• Single Line Diagram
• Layout panel
• Datasheet modul
• Datasheet inverter
• Perhitungan string
• Spesifikasi panel proteksi
• Data grounding
• Hasil pengujian
• Dokumen instalasi
• Sertifikat perangkat jika dipersyaratkan
• Dokumen pelanggan
• Dokumen kelayakan instalasi

Sertifikat Laik Operasi atau SLO berkaitan dengan kelayakan instalasi tenaga listrik. Ruang lingkup pengurusan SLO, meter, dan interkoneksi harus dijelaskan sejak awal agar tidak terjadi perbedaan pemahaman.

Pengadaan perangkat PLTS tidak otomatis mencakup seluruh proses perizinan. Apabila pengurusan SLO atau koordinasi interkoneksi diperlukan, pekerjaan tersebut sebaiknya dicantumkan secara tertulis dalam proposal atau kontrak.

Data yang Dibutuhkan Sebelum Desain Final

Sebelum melakukan desain detail, calon pengguna sebaiknya menyiapkan:

1. Alamat lengkap proyek
2. Tagihan listrik beberapa bulan terakhir
3. Daya terpasang PLN
4. Jenis sambungan dan sistem tiga fasa
5. Jam operasional fasilitas
6. Daftar beban utama
7. Profil konsumsi siang hari
8. Foto panel listrik existing
9. Single Line Diagram existing jika tersedia
10. Foto dan ukuran atap atau lahan
11. Informasi struktur bangunan
12. Jarak dari area panel ke inverter
13. Jarak inverter ke panel utama
14. Data grounding dan penangkal petir
15. Target penghematan atau kapasitas yang diinginkan

Semakin lengkap data awal, semakin akurat desain, estimasi produksi, dan ruang lingkup pekerjaan yang dapat disusun.

Mengapa Survei Teknis Sangat Penting?

Survei teknis membantu memastikan sistem dapat dipasang secara aman dan efektif. Tanpa survei, jumlah panel mungkin dapat dihitung, tetapi kondisi nyata jalur kabel, panel utama, bayangan, akses, dan struktur belum diketahui.

Survei dapat menemukan risiko seperti:

• Atap tidak cukup kuat
• Area terhalang bayangan
• Jalur kabel terlalu panjang
• Ruang panel tidak mencukupi
• Kapasitas busbar terbatas
• Grounding tidak memadai
• Tidak tersedia lokasi inverter
• Akses alat angkat sulit
• Diperlukan penguatan struktur
• Penangkal petir perlu disesuaikan

Sistem yang baik bukan hanya sistem yang menghasilkan energi tinggi. Sistem harus aman, mudah dirawat, memiliki dokumentasi jelas, dan sesuai dengan karakteristik instalasi existing.

Operasi dan Pemeliharaan PLTS On Grid

PLTS tidak sepenuhnya bebas perawatan. Meskipun tidak memiliki banyak bagian bergerak, inspeksi berkala tetap diperlukan.

Pembersihan Panel

Debu, kotoran, daun, dan kotoran burung dapat mengurangi cahaya yang mencapai sel. Jadwal pembersihan disesuaikan dengan kondisi lingkungan.

Pembersihan sebaiknya dilakukan menggunakan metode yang aman agar tidak merusak kaca, coating, frame, konektor, atau kabel.

Pemeriksaan Visual

Pemeriksaan meliputi kondisi panel, clamp, rail, kabel, conduit, konektor, combiner box, inverter, dan panel distribusi.

Tanda-tanda yang perlu diperhatikan antara lain perubahan warna, kabel terkelupas, konektor longgar, korosi, air masuk, suara tidak normal, dan alarm inverter.

Pemeriksaan Data Monitoring

Penurunan produksi tidak selalu disebabkan kerusakan panel. Penyebabnya dapat berupa cuaca, bayangan baru, kotoran, gangguan jaringan, atau inverter berhenti beroperasi.

Perbandingan data harian dan bulanan membantu menemukan perubahan performa lebih cepat.

Pemeriksaan Termal

Thermal imaging dapat digunakan untuk menemukan sambungan panas, breaker bermasalah, konektor resistif, atau modul dengan temperatur tidak normal.

Pengujian Grounding dan Proteksi

Grounding, SPD, breaker, dan isolator perlu diperiksa secara berkala. SPD yang telah menerima lonjakan besar dapat mengalami penurunan fungsi dan perlu diganti.

Faktor yang Memengaruhi Kinerja PLTS

Intensitas Matahari

Semakin besar radiasi yang diterima panel, semakin tinggi potensi produksinya.

Temperatur

Panel surya dapat mengalami penurunan tegangan saat temperatur sel meningkat. Karena itu, hari yang sangat panas tidak selalu menghasilkan daya puncak tertinggi.

Orientasi dan Kemiringan

Arah panel memengaruhi waktu dan jumlah radiasi yang diterima. Orientasi terbaik ditentukan berdasarkan lokasi dan pola konsumsi.

Bayangan

Bayangan pada sebagian panel dapat memengaruhi satu kelompok string. Penempatan panel harus menghindari objek yang menimbulkan bayangan pada jam produksi utama.

Kebersihan Modul

Lapisan debu mengurangi cahaya yang masuk. Dampaknya bergantung pada ketebalan kotoran, pola hujan, dan kondisi lingkungan.

Kualitas Instalasi

Konektor, kabel, pembagian string, ventilasi inverter, grounding, dan torsi sambungan berpengaruh terhadap keandalan jangka panjang.

Ketersediaan Jaringan

Inverter On Grid membutuhkan jaringan yang stabil. Apabila tegangan atau frekuensi berada di luar batas, inverter dapat berhenti sementara untuk melindungi sistem.

Keunggulan Sistem On Grid Dibandingkan Sistem Lain

PLTS On Grid memiliki konfigurasi yang relatif sederhana karena tidak menggunakan baterai. Sistem ini cocok ketika jaringan PLN tersedia dan tujuan utamanya adalah penghematan energi pada siang hari.

PLTS Off Grid dirancang untuk lokasi tanpa jaringan atau untuk beban mandiri. Sistem ini membutuhkan baterai dan pengaturan energi yang lebih ketat.

PLTS Hybrid menggabungkan panel, jaringan, inverter hybrid, dan baterai. Sistem dapat menyediakan fungsi cadangan, tetapi memerlukan investasi, ruang, proteksi, serta pengelolaan baterai yang lebih kompleks.

Pemilihan sistem sebaiknya didasarkan pada kebutuhan operasional, bukan hanya tren teknologi. Untuk gedung yang jarang mengalami pemadaman dan memiliki beban besar pada siang hari, On Grid sering menjadi pilihan yang relevan. Untuk fasilitas kritis, kebutuhan backup perlu dianalisis terpisah.

Kesalahan yang Perlu Dihindari

Beberapa kesalahan yang sering terjadi pada perencanaan PLTS antara lain:

• Menentukan kapasitas hanya dari luas atap
• Tidak menganalisis beban siang hari
• Mengabaikan bayangan
• Menggunakan kabel tanpa perhitungan
• Mencampur konektor berbeda
• Membuat string di luar rentang MPPT
• Tidak menyediakan isolator yang sesuai
• Mengabaikan kemampuan panel existing
• Tidak memeriksa grounding
• Tidak menyediakan akses pemeliharaan
• Menempatkan inverter di lokasi terlalu panas
• Tidak menyiapkan dokumentasi
• Menganggap sistem tetap menyala ketika PLN padam
• Menganggap kelebihan energi otomatis dapat diekspor

Perencanaan engineering diperlukan agar setiap komponen bekerja sebagai satu sistem, bukan sekadar kumpulan perangkat.

Konsultasi Paket PLTS On Grid 50 kWp

PT Daya Berkah Sentosa Nusantara menyediakan solusi pengadaan dan perencanaan sistem tenaga surya untuk kebutuhan gedung, pabrik, pergudangan, fasilitas komersial, dan industri.

Layanan dapat disesuaikan dengan kebutuhan proyek, mulai dari konsultasi awal, survei, analisis beban, penyusunan layout, desain string, Single Line Diagram, pengadaan perangkat, pemasangan, hingga pengujian.

Konfigurasi 100 unit panel surya 550 Wp dengan inverter On Grid 50 kW perlu diverifikasi berdasarkan kondisi lokasi dan instalasi existing. Dengan desain yang tepat, sistem dapat membantu meningkatkan pemanfaatan energi terbarukan sekaligus mengurangi pengambilan listrik dari jaringan pada jam produksi matahari.

Informasi dan konsultasi:

PT Daya Berkah Sentosa Nusantara
Pergudangan Kencana Trosobo Blok B7
Jl. Raya Trosobo KM 23, Taman, Sidoarjo, Jawa Timur
Website: www.pjusolarcellindonesia.com

FAQ Paket PLTS On Grid 50 kWp

1. Apa yang dimaksud dengan Paket PLTS On Grid 50 kWp?

Paket PLTS On Grid 50 kWp adalah sistem pembangkit listrik tenaga surya yang terhubung dengan jaringan PLN dan menggunakan inverter di kelas 50 kW. Dalam konfigurasi ini, kapasitas panel sebesar 55 kWp DC yang berasal dari 100 unit panel 550 Wp.

2. Berapa jumlah panel yang digunakan?

Sistem menggunakan 100 unit panel surya. Masing-masing panel memiliki kapasitas 550 Wp sehingga total kapasitas array menjadi 55.000 Wp atau 55 kWp.

3. Mengapa kapasitas panel 55 kWp tetapi inverternya 50 kW?

Panel dibuat sedikit lebih besar daripada inverter untuk membantu mengoptimalkan produksi pada kondisi radiasi yang tidak selalu maksimal. Rasio kapasitas DC terhadap AC pada konfigurasi ini sekitar 1,1. Kesesuaiannya tetap harus diperiksa berdasarkan datasheet inverter.

4. Apakah PLTS On Grid 50 kWp menggunakan baterai?

Pada konfigurasi standar, sistem tidak menggunakan baterai. Energi panel langsung digunakan oleh beban ketika matahari tersedia. Pada malam hari atau saat produksi tidak mencukupi, kebutuhan listrik dipenuhi oleh PLN.

5. Apakah sistem dapat menyala ketika PLN padam?

Inverter On Grid standar umumnya berhenti beroperasi saat jaringan PLN padam karena adanya proteksi anti-islanding. Sistem tidak berfungsi sebagai backup kecuali dirancang menggunakan inverter hybrid, baterai, dan sistem pemisahan beban yang sesuai.

6. Berapa luas area yang diperlukan untuk 100 panel?

Luas bersih modul dapat berada di kisaran 250 meter persegi, tergantung dimensi panel. Area aktual biasanya lebih besar karena memerlukan jarak, jalur akses, zona aman, dan penyesuaian terhadap bentuk atap atau lahan.

7. Apakah paket ini cocok untuk rumah tinggal?

Kapasitas 50 kW lebih umum digunakan untuk gedung komersial, pabrik, gudang, hotel, sekolah, rumah sakit, atau fasilitas dengan beban listrik tiga fasa yang cukup besar. Untuk rumah tinggal, kapasitas umumnya disesuaikan dengan daya dan konsumsi aktual.

8. Berapa produksi energi hariannya?

Produksi bergantung pada lokasi, radiasi matahari, orientasi, temperatur, shading, dan rugi-rugi sistem. Perhitungan final sebaiknya dibuat menggunakan data iradiasi lokasi dan simulasi teknis.

9. Apakah seluruh listrik gedung dapat dipenuhi PLTS?

Belum tentu. Besarnya kontribusi PLTS bergantung pada daya beban dan pola konsumsi. Ketika produksi panel lebih rendah dari kebutuhan, kekurangan energi dipenuhi PLN.

10. Apakah kelebihan energi dapat dijual atau diekspor ke PLN?

Pengaturan ekspor energi mengikuti kebijakan, persetujuan interkoneksi, konfigurasi meter, dan ketentuan yang berlaku. Sistem tidak boleh diasumsikan otomatis dapat mengekspor energi tanpa proses teknis dan administratif.

11. Apa fungsi meter EXIM?

Meter ekspor-impor membaca arah energi yang masuk dari jaringan maupun energi yang mengalir keluar pada titik interkoneksi. Penggunaan dan jenis meter mengikuti skema interkoneksi yang disetujui.

12. Apa fungsi string combiner box?

String combiner box menggabungkan beberapa string panel, mengatur jalur kabel, dan dapat menjadi tempat pemasangan fuse, MCB DC, terminal, serta SPD DC.

13. Apa fungsi DC disconnect?

DC disconnect atau isolator digunakan untuk memutus hubungan listrik DC antara panel dan inverter ketika dilakukan perawatan atau penanganan gangguan.

14. Apakah sistem memerlukan grounding?

Ya. Frame panel, struktur mounting, inverter, combiner box, dan panel distribusi perlu terhubung dengan sistem pembumian sesuai desain instalasi.

15. Apakah sistem memerlukan penangkal petir?

Kebutuhannya ditentukan melalui kondisi bangunan dan analisis risiko. Sistem yang sudah memiliki penangkal petir perlu diperiksa untuk memastikan koordinasinya dengan panel, mounting, grounding, dan SPD.

16. Apakah panel dapat dipasang di atap pabrik?

Dapat, selama struktur atap dinilai mampu menahan beban tambahan dan kondisi pemasangan memungkinkan. Survei struktur, titik tumpu, waterproofing, akses, dan beban angin perlu dilakukan.

17. Berapa lama umur panel surya?

Panel surya dirancang untuk beroperasi dalam jangka panjang. Ketentuan garansi produk dan performa berbeda menurut merek serta model. Performa modul juga menurun secara bertahap selama masa operasi.

18. Berapa lama umur inverter On Grid?

Umur inverter dipengaruhi oleh kualitas perangkat, temperatur lingkungan, ventilasi, kebersihan, beban kerja, kondisi jaringan, dan pemeliharaan. Penempatan inverter yang tepat membantu menjaga keandalan.

19. Apakah panel harus sering dibersihkan?

Frekuensi pembersihan mengikuti kondisi lokasi. Area berdebu, dekat jalan, kawasan industri, atau daerah dengan sedikit hujan mungkin memerlukan pembersihan lebih sering.

20. Bagaimana mengetahui sistem bekerja normal?

Kinerja dapat diperiksa melalui monitoring inverter, data produksi, status alarm, pemeriksaan visual, dan perbandingan produksi terhadap kondisi cuaca.

21. Apa saja data yang diperlukan untuk survei awal?

Data yang dibutuhkan meliputi tagihan listrik, daya PLN, jam operasi, foto panel utama, luas area, kondisi atap, lokasi proyek, jalur kabel, profil beban, serta Single Line Diagram jika tersedia.

22. Apakah perlu melakukan analisis beban?

Ya. Analisis beban membantu menentukan apakah kapasitas PLTS sesuai dengan konsumsi pada siang hari dan mengurangi risiko kapasitas terlalu besar atau terlalu kecil.

23. Apa itu MPPT pada inverter?

MPPT adalah fungsi yang membantu inverter mencari titik operasi panel dengan daya terbaik. Inverter 50 kW dapat memiliki beberapa MPPT untuk melayani kelompok string yang berbeda.

24. Apakah semua panel dihubungkan menjadi satu string?

Tidak. Seratus panel dibagi menjadi beberapa string. Jumlah panel per string dihitung berdasarkan tegangan modul, rentang MPPT, dan batas maksimum inverter.

25. Apakah SLO sudah termasuk dalam paket?

Pengurusan SLO tidak otomatis termasuk kecuali dinyatakan secara tertulis dalam ruang lingkup penawaran atau kontrak. Kebutuhan dan prosesnya mengikuti ketentuan yang berlaku.

26. Apakah instalasi perlu diuji sebelum digunakan?

Ya. Pengujian dapat mencakup polaritas, tegangan string, tahanan isolasi, kontinuitas grounding, fungsi proteksi, koneksi AC, komunikasi, dan commissioning inverter.

27. Apakah PLTS On Grid memerlukan perawatan rutin?

Ya. Perawatan meliputi pembersihan panel, pemeriksaan kabel, konektor, mounting, inverter, panel proteksi, grounding, SPD, serta evaluasi data produksi.

28. Apakah kapasitas sistem dapat ditambah di kemudian hari?

Penambahan dapat dilakukan apabila masih tersedia area, kapasitas input inverter, ruang panel, kemampuan jaringan internal, dan dukungan desain. Jika inverter sudah penuh, mungkin diperlukan inverter tambahan.

29. Apa perbedaan kWp dan kW?

kWp menunjukkan kapasitas puncak panel surya pada kondisi pengujian standar. kW pada inverter menunjukkan kapasitas daya AC yang dapat dikonversi atau disalurkan oleh inverter.

30. Siapa yang cocok menggunakan Paket PLTS On Grid 50 kWp?

Sistem cocok untuk pengguna dengan sambungan listrik tiga fasa, konsumsi siang hari cukup tinggi, area panel yang memadai, dan kebutuhan untuk meningkatkan pemanfaatan energi terbarukan.

Paket PLTS On Grid 50 kWp dengan 100 unit panel 550 Wp dapat menjadi solusi energi bagi gedung, pabrik, gudang, dan fasilitas komersial. Hasil terbaik diperoleh melalui survei, analisis profil beban, desain string, pemilihan proteksi, dan koordinasi interkoneksi yang dilakukan secara menyeluruh.
